CFプロトコルモニタ 「CFみる」 (在庫限り)



CFみるは、PCCard ATA (Memory Mode,I/O Mode、TrueIDEMode)バス上に流れるコマンド、データならびに信号状態を解析するプロトコルアナライザーです。ホストドライバとPCCardデバイス間の動作解析、不具合事象の追跡などにおいて機器バッグ、障害対策に威力を発揮します。最大1Gバイトのキャプチャーメモリを搭載でき、長時間のプロトコル解析が可能です。

仕様

キャプチャメモリ   1Gバイト (約6700万イベント)
対応OS  Windows2000以降
ホスト I/F  USB2.0 (HighSpeed)
サンプリングレート  10ns
PCCard ATA規格
 PCCard Memory Mode:PIO(〜80ns),UDMA(〜Mode6)
 PCCARD I/O Mode : PIO(〜80ns),UDMA(〜Mode6)
 TrueIDE Mode : PIO(〜80ns),MDMA(〜Mode4),UDMA(〜Mode6)

キャプチャモード
 フリーラン,メモリフル

キャプチャイベント
 PIOレジスタアクセス,PIO/MultiwordDMA/UltraDMAデータ転送
 RESET/IORDY/DMARQ/DMACK/INTRQ/PDIAG/DASP信号遷移

フィルタ機能
 UltraDMAデータ,UltraDMA Pause
 RESET,IORDY,DMARQ,DMACK,INTRQ,PDIAG,DASP

デコード機能
 ATAコマンド,IDENTIFYデータ

電源
 DC5V/3A (ACアダプタ 100-240V 50/60Hz 0.4A)


動作(例)

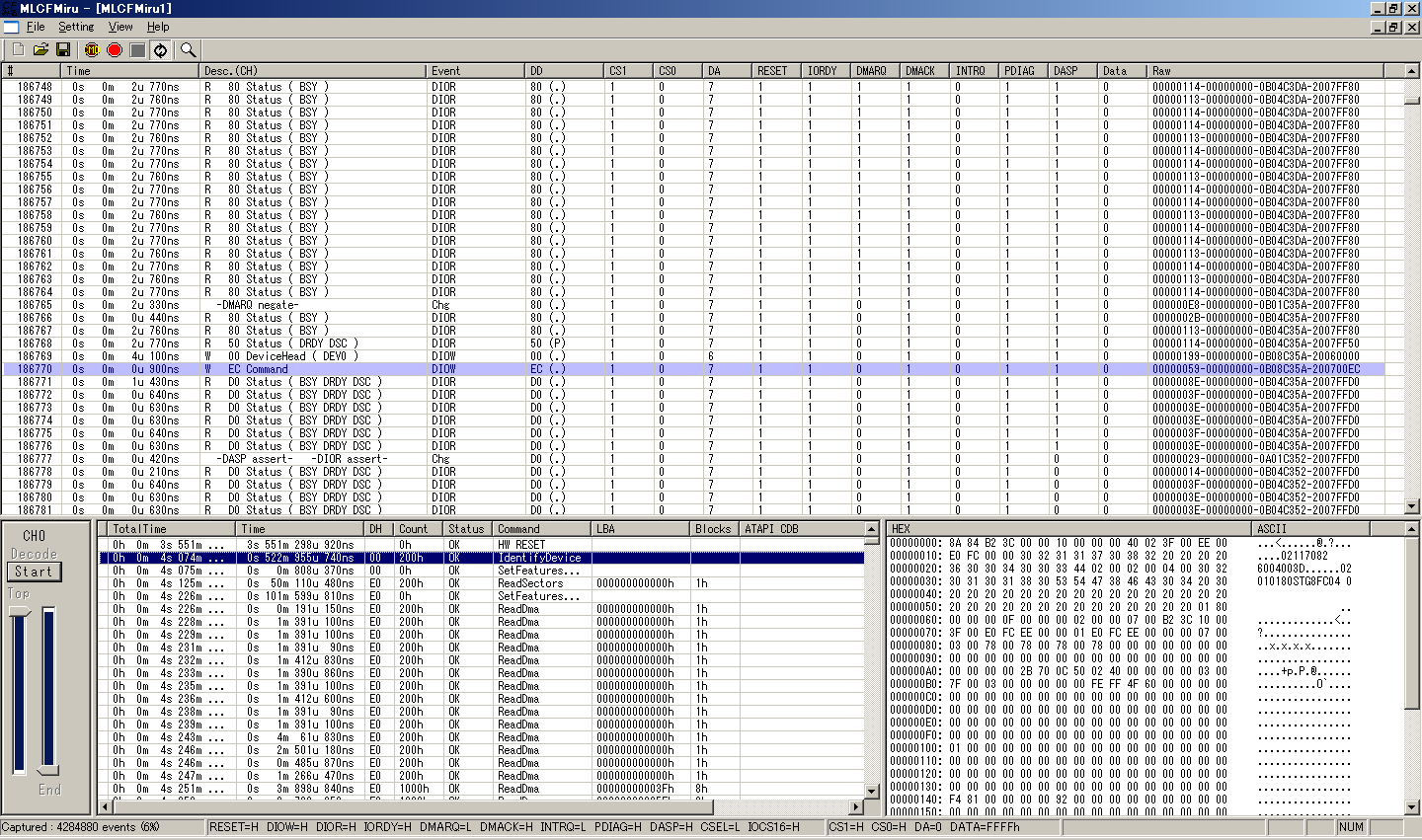

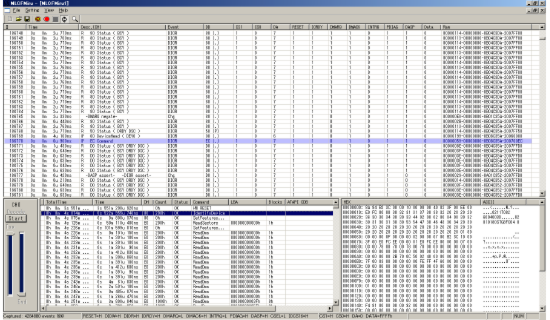

CFみるキャプチャー例
