Parallel ATA/ATAPI to USB2.0 変換LSI 「MLDU02」
MLDU02は、HDDやDVDなどのUSB2.0マスストレージクラスデバイスをParallelATA/ATAPIデバイスに変換するためのLSIです。Parallel ATAインターフェースを持ったホスト機種にUSB2.0デバイスの接続を可能にします。
特徴
■ホストインターフェース ATA/ATAPI-6規格準拠、UltraDMA 100MB/S対応
・ATA/ATAPI-6規格準拠しているので、専用ドライバなどは一切不要
■デバイスインターフェースはUSB2.0マスストレージ規格準拠
・USB-Hub使用で2台のUSB機器の制御が可能 （マスタ/スレーブ、JBOD）
■ファームウエアはSPIフラッシュ、I2C EEPROMに搭載
・ファームウエアのカスタマイズ可能 （お気軽にご相談ください）
■ATAPIパケットコマンドセットに対応
■LBA48アドレッシングモード（BigDrive）に対応
■GPIO搭載
仕様
| 電源 | 3.3V / 1.8V |
| 消費電流 | 3.3V ： 44mA (max) 1.8V ： 130mA (max) |
| パッケージ |
80ピン QFP （□12mm x 12mm) |

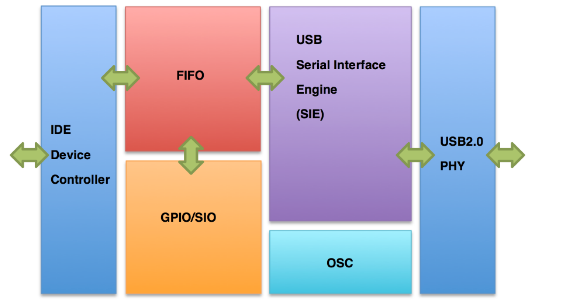

構成図
接続イメージ

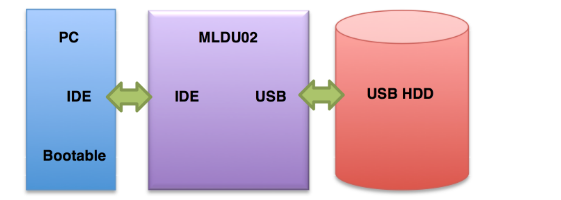

【ATA接続：HDDなどのデバイス】

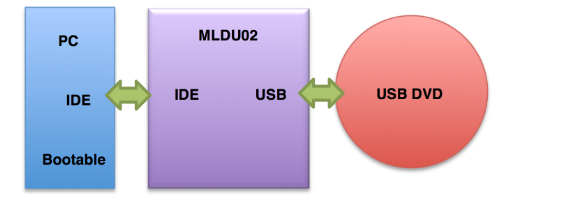

【ATAPI接続：DVDなどのデバイス】

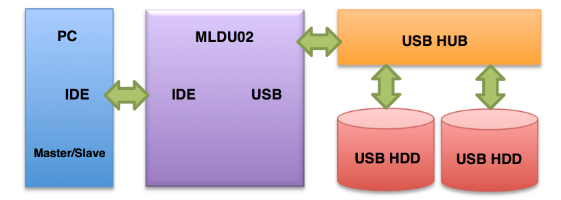

【マスタ・スレーブ接続：ホストは2台のデバイスとして認識】

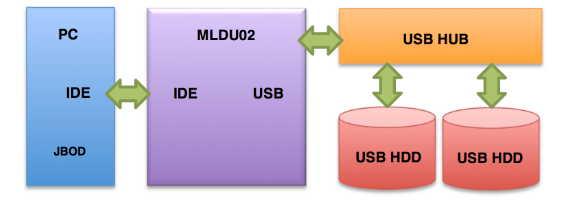

【JBOD接続：ホストは1台の大容量デバイスとして認識】
