USB Power Deliveryアナライザ 「DTW2U3-EPR」
(PDワットみるC)

DTW2U3 - 正面2 スクエア.png
USB Power Deliveryアナライザ「DTW2U3-EPR」(PDワットみるC)は、USB Type-C™機器のVBUS電圧や消費電流を測定するモニター機器です。CC(CC1 / CC2)電圧、VCONNの電圧や消費電力も測定できます。また、USB Power Delivery機器間のPDパケットをモニタリングできます。EPR環境 (VBUS 5-48V 240W) にも対応しています。

特徴

  • USB Type-C™ ホスト、デバイス、Hub、USB Power Delivery機器のVBUS電圧や消費電流を測定できます。VBUS電圧、電流はUSB Power Delivery規格の48V/5A (240W) に対応しています。
  • CCの電圧(vRd-USB / 1.5 / 3.0の確認)、VCONN時の電圧や消費電流を測定できます。
  • USB Power Delivery機器間のネゴシエーションに使用する、PDパケットをモニタリングできます。
  • PDメッセージの一覧表示(キャプチャ、リアルタイム)できます。また、PDメッセージを選択することで詳細表示も行えます。
  • VBUS / CC1 / CC2の電圧・電流を数値で確認できます。更にグラフでも表示されるので、グラフィカルに電圧・電流の状態を確認できます。

仕様

◆ハードウェア

インターフェース、コネクタ


機器I/Fコネクタ1:USB Type-C™規格プラグコネクタ(USB-IF認証取得済みコネクタ採用)
機器I/Fコネクタ2:USB Type-C™規格レセプタクルコネクタ(USB-IF認証取得済みコネクタ採用)
データ収集、装置電源用コネクタ:USB2.0規格 Micro-Bコネクタ
LED(青/緑)

Micro-Bコネクタ電気仕様 電源電圧:DC +5.0V(VBUS)±10%以内
Type-C™コネクタ電気仕様
VBUS電圧:48V
VBUS電流:5.0A
CC1/2電圧:5.0V(VCONN)
CC1/2電流:1.2A

その他電気仕様
内部抵抗(VBUS, CC1, CC2):15mΩ±1%
装置消費電流:32.0mA(入力5.0V 稼働時Typ.値)

外形寸法、質量
外形寸法 W:21.8 x L:61.6 x H:8.3 ± 0.2mm(突起物含)
質量:16g



機器I/Fコネクタ1:USB Type-C規格プラグコネクタ(USB-IF認証取得済みコネクタ採用)

◆ソフトウェア

ソフトウェア一覧

PDワットみるC PDプロトコル解析アプリケーション実行ファイル「WattMiruC.exe」
PDワットみるC用ドライバ
PDワットみるC取扱説明書


プロトコル解析用PC動作環境
対応PC : USBホスト搭載のWindows PC
対応OS : Windows 7 / 8 / 8.1 / 10 / 11 (32bit/64bit)

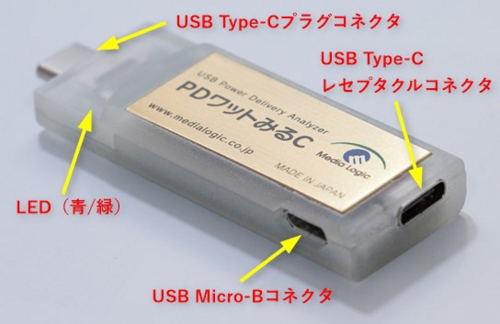

装置外観

DTW2U3 - IF.jpg

  • USB Type-C™プラグコネクタ:USB Type-C™機器(測定対象)に接続。
  • USB Type-C™レセプタクルコネクタ:USB Type-C™ 機器(測定対象)に接続。
  • LED(青/緑):電流の向き及び測定電流の有無等を示します。
    • 青点灯:電流の向きがTypeC™レセプタクルコネクタ→プラグコネクタ
    • 緑点灯:電流の向きがTypeC™プラグコネクタ→レセプタクルコネクタ
    • 青/緑点灯:VBUS 測定電圧が1V 以上で測定電流が無い場合
    • 消灯:VBUS 測定電圧が1V 未満の場合
  • USB MicroB コネクタ :アプリ起動用PCに接続。(本装置の電源も供給。)

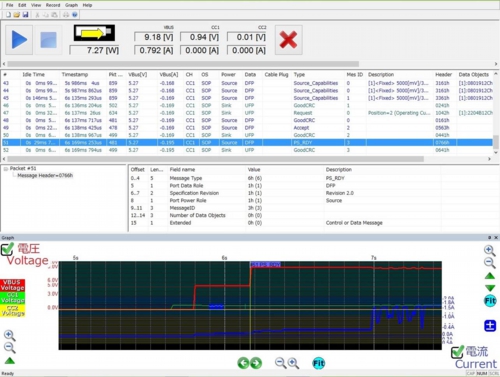

スクリーンショット
