SD Card / USBメモリ to FD変換アダプター(シリコンFDD)
「F2S1SD」「F235SD」「F135UF」

お客様の仕様を確認させていただいた上で、動作確認のための貸出機をご用意します。
また、お客様のご利用される装置に合わせたカスタム開発も可能です。
こちらより、お気軽にお問い合わせください。



FD変換アダプター(シリコンFDD)は、3.5インチFDD(フロッピーディスクドライブ)のインターフェースに接続し、物理FD(フロッピーディスク)メディアの代わりにSD Card、USBメモリを使用することができるメディア変換アダプターです。製品外形は3.5インチFDD互換となっており、FDDをそのまま置き換えることができます。

FD変換アダプター用に1.44MBフォーマットされたSD Card、USBメモリは、PCに接続するとPC/AT 1.44MBフォーマットのリムーバブルディスクとして認識されるのでPCとのデータ交換をスムーズに行うことができます。
(PC98 1.2MB・N88DISK BASICフォーマットの場合は、別売のMLFDIMG Toolを使用してください)

FDDを使用している既存のシステム(各種計測機器、生産設備など)において、FDDの代替え装置としてご使用になれます。SD CardまたはUSBメモリのシリコン(半導体)メモリをメディアとして使用することで、長寿命化かつ耐環境性能に優れたFDDシステムを構築できます。


F2S1SD:SD Cardモデル(スリムFDDタイプ)
F235SD:SD Cardモデル
F135UF:USBメモリモデル

仕様

ホスト
インターフェース
3.5インチフロッピーディスクインターフェース
・F2S1SD:26ピンFFC
・F235SD、F135UF:34ピン フラットケーブルコネクタ
デバイス
インターフェース
・F2S1SD、F235SD:SD Cardインターフェース(SDHC対応)
・F135UF:USB2.0マスストレージデバイス
フォーマット
・PC/AT:1.44MB
・PC98:1.44MB / 1.2MB / N88DISK BASIC
(いずれか一つのみの対応となります。ご依頼の際、選択ください)
電源 5V
消費電流 120mA (max)
外形寸法 ・F2S1SD:96.0(W) x 126.0(D) x 12.7(H) mm
・F235SD、F135UF:101.6(W) x 148.0(D) x 25.2(H)mm

(※)

  1. ケースには上カバーはありません。
  2. F2S1SDにはフロントカバーはありません。
  3. FD変換アダプター用にフォーマットされたSD Card、USBメモリの容量は1.44MBまたは1.2MBとなります。残りの領域はご利用いただけません。
  4. USBメモリによっては正常に動作しないことがあります。その場合には、別のUSBメモリでお試しください。


下記リンクより仕様書ををダウンロードいただけます。

構成図

お客様ご使用例


各種計測機器、生産設備などにご利用いただいております。

■半導体製造装置
■NC工作機械
■工作機械
■測定機
■パイプベンダー
■表面実装機(マウンター)
■音楽機材
■印刷機械

製品外観

SD Cardモデル(スリムFDDタイプ)「F2S1SD」
F2S1SDm - BG TR.png


SD Cardモデル「F235SD」
F235SDm - BG TR.png

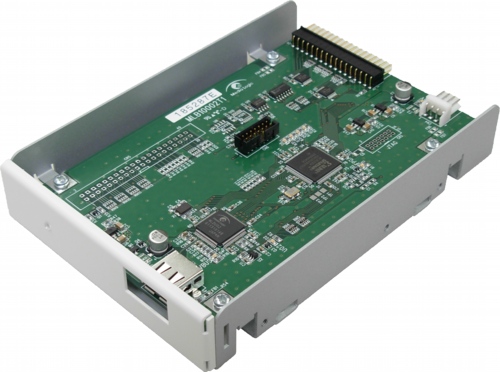

USBメモリモデル「F135UF」
F135UFm - BG TR.png

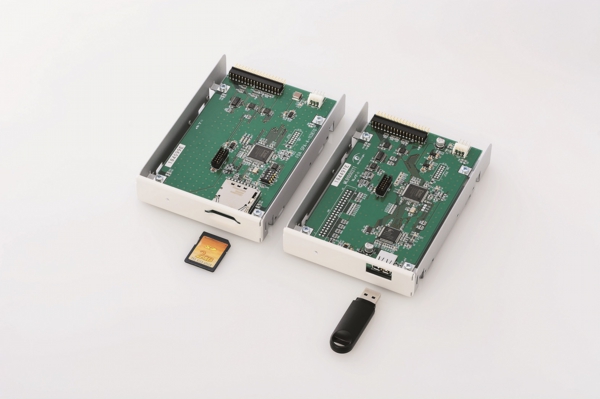

メディア取り付けイメージ
シリコンFDD - 80%.jpg

ご購入

標準仕様の製品をAmazonにて販売中です。下記ボタンよりAmazonに移動できます。

※Amazonで販売されていない仕様の製品や仕様がご不明の場合、お客様の装置に合わせたカスタマイズについてはお問い合わせください。

お問い合わせ


本製品の仕様・ご購入に関するお問い合わせは、こちらよりお気軽にご連絡ください。

※本製品のご購入の際には、ご利用いただくシステムの構成を確認させていただく必要がございます。
